1、型钢混凝土组合结构的相关构造规定

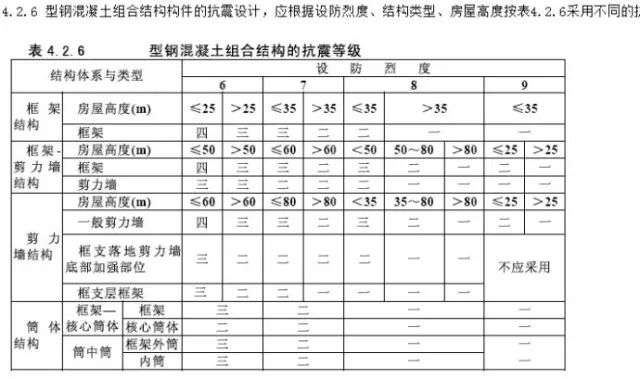

1）抗震等级确定：

型钢混凝土组合结构分为全部结构构件采用型钢混凝土的结构和部分结构构件采用型钢混凝土的结构。

注意：整体框架结构仅少量几根转换梁使用型钢梁，其他均为普通混凝土构件，整体框架结构可按普通框架结构按《抗规》确定抗震等级，再在此基础上将转换梁及转换柱抗震等级提高一级即可；

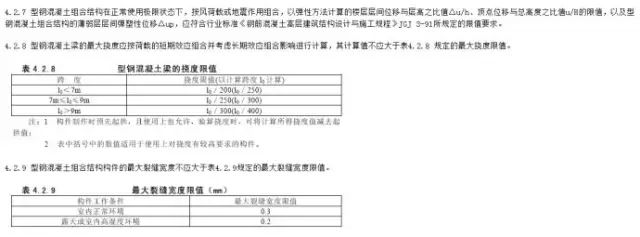

2）位移比、挠度及裂缝限值要求：

在PKPM中，应在梁施工图模块中查看梁挠度（为弹塑性挠度），不应在SATWE中查看弹性挠度（该数值**不会变红），若弹塑性挠度飘红，可考虑受压楼板翼缘作用，该选项有利于减少计算挠度值；

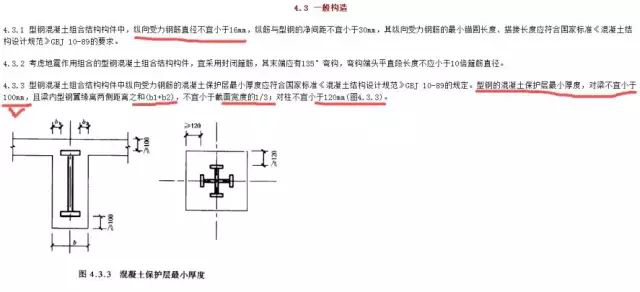

3）钢筋直径及混凝土保护层厚度要求：

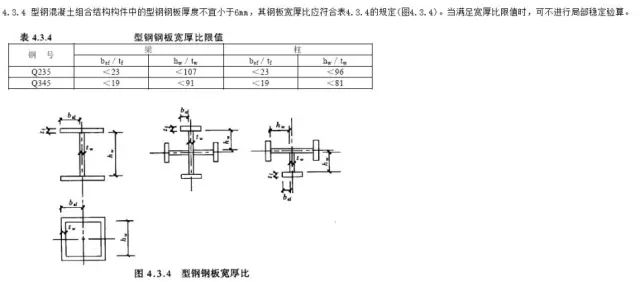

4）型钢宽厚比要求：

5）栓钉直径要求：
 在需要设置栓钉的部位，可按弹性方法计算型钢翼缘外表面处的剪应力，相应于该剪应力的剪力由栓钉承担；栓钉承载力应按国家标准《钢结构设计规范》GBJ 17-88的规定计算。型钢上设置的抗剪栓钉的直径规格宜选用19mm和22mm，其长度不宜小于4倍栓钉直径，栓钉间距不宜小于6倍栓钉直径。

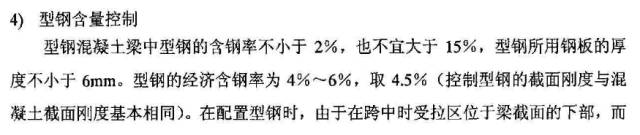

6）型钢含量控制

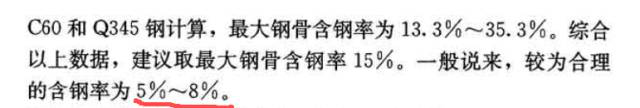

也可参考：《钢骨混凝土结构技术规程》（YB 9082-2006）P106

7)含型钢梁的框架结构中其他普通构件的配筋率要求
普通混凝土转换柱配筋率尽量不超过4%,普通混凝土梁纵筋配筋率不应超过2%。；当柱配筋率飘红时，可提高混凝土强度等级、增大截面宽度等措施；

2、PKPM分析要点

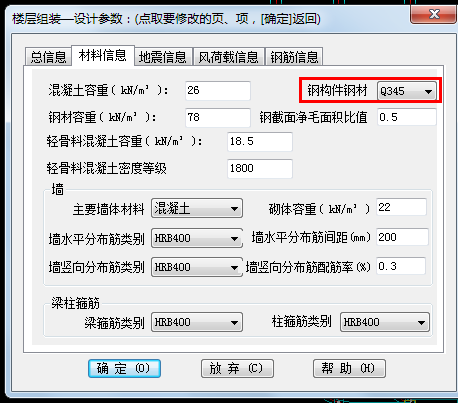

1）在PMCAD中确定型钢钢材型号

《型钢混凝土组合结构技术规程》（JGJ 138-2001）规定：型钢混凝土组合结构的混凝土强度等级不宜小于C30；

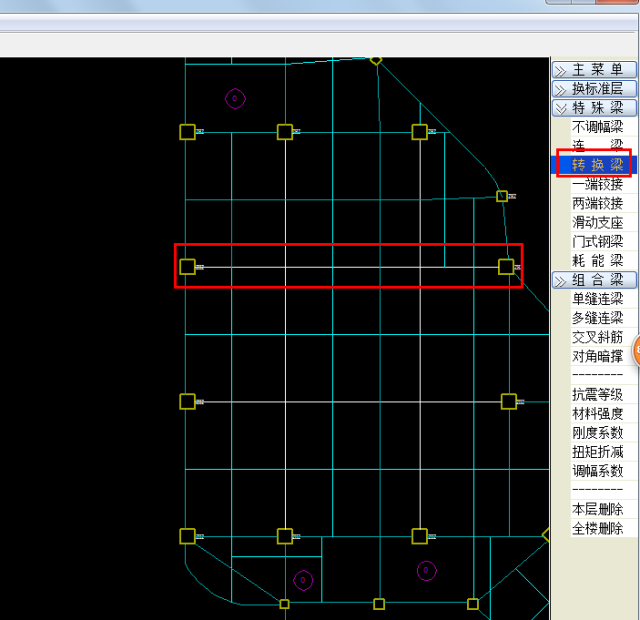

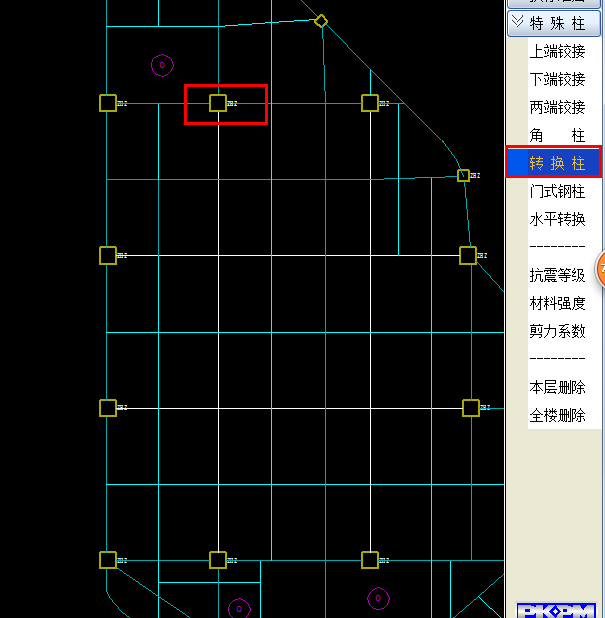

2）在特殊构件中需定义转换梁和转换柱

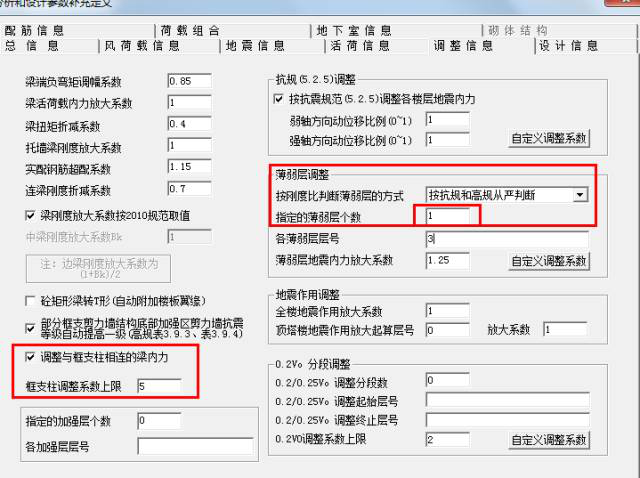

3）指定薄弱层

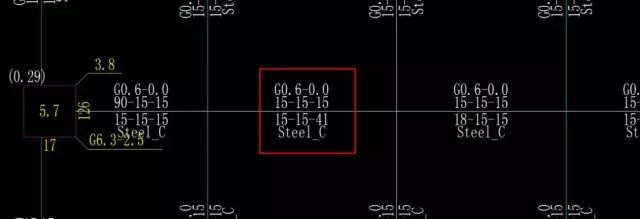

4）计算结果分析

SATWE用户手册说明如下：(并没有解释上图中STEEL-C的含义）

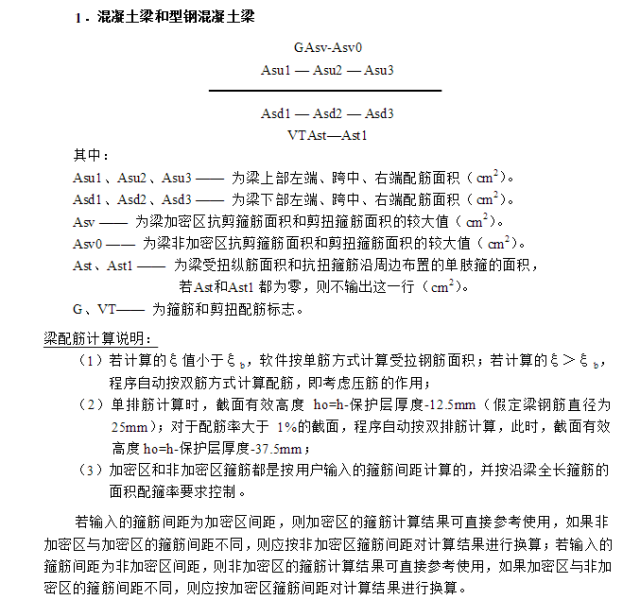

① 混凝土梁和型钢混凝土梁

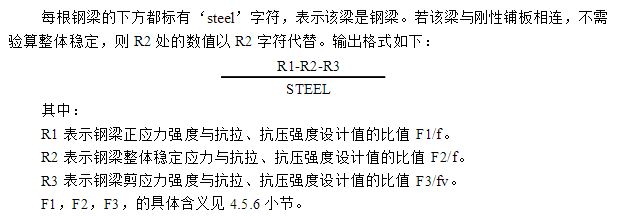

② 钢梁

 5）用PKPM进行型钢混凝土梁设计时，哪些内容需要设计者进行手工复核？
① 在型钢截面尺寸初估时需手工复核是否满足宽厚比要求。

 3、参考规范

《型钢混凝土组合结构技术规程》（JGJ 138-2001）
《钢骨混凝土结构技术规程》（YB 9082-2006）
